SG CE IEC

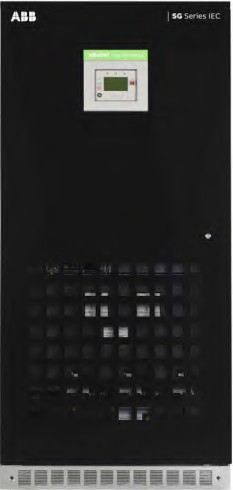

Серия SG — трехфазные системы ИБП,  cконструированные для применения в крупных сетях, для защиты промышленных объектов.

ИБП серии SG — это высокотехнологичные и сверхнадежные трехфазные системы, обеспечивающие защиту электропитания критичной нагрузки широкого спектра.

Этот настоящий онлайн-ИБП с двойным преобразованием использует свое программное обеспечение для сетевой интеграции и коммуникационное подключение для обеспечения комплексной, легко интегрируемой защиты электропитания практически для любой ИТ-среды. Серия SG работает в режиме VFI, что обеспечивает максимальную защиту нагрузки в любое время. Вместо стандартных фильтров ИБП использует инновационный алгоритм управления на выпрямителе IGBT, чтобы обеспечить подачу чистой энергии наиболее эффективным способом.
Уникальная технология RPA™ (резервная параллельная архитектура) компании ABB позволяет устройствам работать параллельно, тем самым еще больше повышая надежность и время безотказной работы. На протяжении всего своего жизненного цикла все системы ИБП ABB полностью поддерживаются сервисными группами, которые предоставляют первоклассные круглосуточные профилактические и корректирующие услуги, обучение и экспертизу применения.

Серия SG CE IEC Основные характеристики ИБП

Характеристики входного сигнала
PurePulseTM — чистый вход выпрямителя IGBT PurePulse — это инновационный алгоритм управления, применяемый к выпрямителю IGBT (доступен для моделей от 10 до 500 кВА). Этот выпрямитель тока обеспечивает входной коэффициент гармонических искажений (THDi) менее 2 процентов при полной и частичной нагрузке и выдает чистую синусоидальную форму волны из сети.
Надежный выпрямитель для широкого диапазона входного сигнала Широкий диапазон входного напряжения и частоты переменного тока позволяет избежать ненужного разряда батареи даже при работе от нестабильного источника переменного тока (например, дизель-генератора).
Программируемый плавный пуск
Программируемый плавный пуск позволяет выпрямителю набирать мощность в программируемый период (0–15 с), тем самым устраняя пусковой ток. Эта функция снижает необходимость в увеличении мощности входной системы питания (генераторные установки, питающие кабели и устройства защиты от перегрузки по току).

Выходные характеристики
THDU
Серия SG имеет очень низкий коэффициент гармонических искажений выходного напряжения, даже при 100% неуравновешенных или 100% нелинейных подключенных нагрузках.
Перегрузочные способности
ИБП серии SG имеет надежный инвертор, способный выдерживать 150% перегрузки в течение 1 мин и 125% в течение 10 мин, тем самым обеспечивая непрерывность защиты питания для приложений, требующих пускового перегрузки по току и временных пиковых нагрузок.
Регулирование напряжения
Поскольку SVM и зигзагообразный трансформатор позволяют инвертору очень быстро реагировать в условиях ступенчатой нагрузки, ИБП имеет очень жесткую регулировку напряжения во время ступенчатых нагрузок и 100% дисбаланса нагрузки фаза-нейтраль (Ph-N).
Способность к короткому замыканию
Инвертор серии SG обеспечивает ток в 2,7 и 4,0 раза (в течение 200 мс) больше номинального для короткого замыкания ph-ph и ph-N/PE соответственно, обеспечивая надлежащую селективность защитных устройств (предохранителей и выключателей).
Выходной трансформатор зигзагообразной формы
Зигзагообразный трансформатор позволяет ИБП работать с сильно несбалансированными нагрузками, обеспечивая полную выходную мощность кВА при 100-процентной нелинейной нагрузке.
Мощность серии SG
•Не требуется снижения мощности для питания резистивных и емкостных нагрузок (0,9)
•Подходит для современных источников питания с единичным или емкостным коэффициентом мощности, коэффициентом амплитуды до 3:1

Основные характеристики
• Технология eBoost для высокой эффективности — до 99 процентов
• Эффективность до 94,6 процента
• Выпрямитель PurePulse IGBT: чистый вход <2 процентов THDi
• Выходной коэффициент мощности: 1,0 (10–40 кВА), 0,9 (60–500 кВА)
• Конструкция с фронтальным доступом
• Компактность
•Инверторный зигзагообразный изолирующий трансформатор
•Чрезвычайно низкое искажение выходного напряжения
•Превосходное управление аккумулятором
•Интеллектуальное управление энергопотреблением (IEMi)
•Защита от обратного тока
•Встроенный байпас для обслуживания
•Параллельное подключение до шести устройств

Технические характеристики SG CE IEC:
